初阳激光雷达皮带体积流量计系统

1 项目概述

针对矿山、砂石骨料、航道基建、港口、建材、冶金等行业皮带输送机物料计量痛点：传统电子皮带秤易受皮带跑偏、皮带磨损、张力变化、物料黏附、粉尘干扰影响，计量误差大，无现场视频佐证，无三维物料形态记录，历史方量无法有效追溯、结算易产生争议。

本系统采用德国西克 SICK 2D 激光雷达 + 高精度测速编码器非接触式测量方案，雷达安装在皮带正上方扫描物料截面，专用编码器实时采集皮带运行速度；系统将激光点云数据与皮带速度数据时间同步融合，重构皮带及物料三维立体模型，实时计算每秒瞬时流量、累计输送方量。

系统按每分钟自动统计流量数据保存到本地控制柜中，通过4G无线或有限网络将数据上传到管理电脑；管理后台可自由查询、统计任意时间段皮带输送方量，支持对应时段视频回放佐证方量，搭配 3D 点云、抓拍图片关联存档，真正实现方量数据全程可查、可回放、可追溯、可举证。

2 系统设计原则

1.先进性：采用西克工业级 2D 激光雷达，前沿三维点云建模计量技术；

2.高精度：激光扫描 + 编码器同步测速，非接触测量，不受皮带工况干扰；

3.稳定性：工业级硬件防护，防尘、防水、抗振动、适应露天粉尘现场；

4.可追溯：流量数据、视频录像、3D 点云、抓拍图片时间戳绑定；

5.易运维：免接触无磨损、长期免标定、后台远程参数配置；

6.可扩展：支持 Web 后台、手机 APP、数据对接第三方系统。

3 系统总体架构

3.1 四层系统架构

1.现场采集层

德国西克 2D 激光雷达、高精度测速编码器、全程高清摄摄像机，同步采集物料截面点云、皮带运行速度、现场实时视频录像。

2. 数据融合运算层

工业级控制柜主机完成多设备时间同步、点云解析、物料截面拟合、三维模型重构、瞬时流量计算、累计流量积分、视频编码存储。

3. 数据存储层

系统采用分布式系统，数据先本存储，后台线程自动传送本地存储数据，网络中断不影响前端现场数据采集、计算和存储。网络接通后自动不传送数据到服务器或管理电脑。系统存储：分钟级流量记录、设备运行参数、3D 点云数据（指定时段）、现场抓拍图片、全程录像文件、操作日志等信息。

4. 应用管理层

Web 管理后台 + 手机 APP，实现实时监控、时段方量统计、报表导出、视频回放、3D 模型查看、历史数据查询追溯。

3.2 工作流程

激光雷达扫描物料截面 → 编码器实时测速 → 数据时空融合构建 3D 模型 → 秒级计算瞬时流量与累计方量 → 每分钟自动入库存档 → 后台任意时段统计方量 → 关联视频 / 3D 点云回放举证。

4 硬件配置及参数规格

5 设备安装方案

1. 西克 2D 激光雷达

固定于皮带机架正上方居中位置，垂直向下安装，扫描面垂直皮带运行方向，完全覆盖皮带最大宽度及物料堆积高度，保证无扫描盲区。

2. 测速编码器同轴

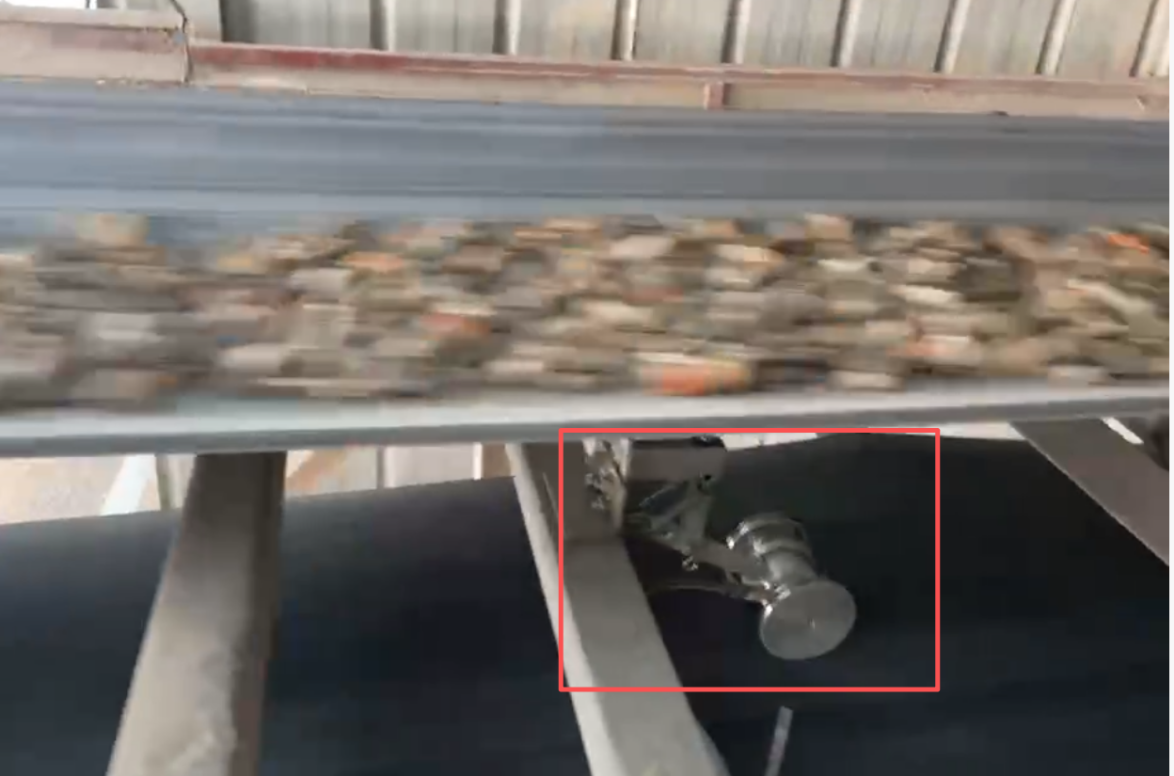

固定在下端皮带从动滚筒轴端，刚性连接，避免皮带打滑、跑偏带来的测速偏差，保证速度数据真实同步。

3. 全彩高清摄像头

安装在皮带侧上方，镜头正对雷达测量断面，完整覆盖物料落料及输送断面，保证录像清晰可辨。

6 工作原理与计量算法

1. 空载标定

系统先进行空载皮带轮廓标定，记录无物料时皮带基准曲面，作为后续物料高度、截面积计算的基准基线。

2 三维模型构建

激光雷达连续采集物料二维截面点云，编码器实时输出皮带移动速度；系统将截面轮廓数据 + 皮带速度数据做时间同步融合，自动重构皮带本体 + 堆积物料三维立体模型。

7 系统核心功能

1. 实时监控

实时显示皮带运行速度、每秒瞬时方量、总累计方量；3D 物料模型在线渲染，支持 360° 旋转、放大缩小查看堆积形态；实时视频画面预览。

2. 分钟级自动存储

固定 1 分钟为一个记录周期，自动打包时段流量、速度、方量、时间戳、点云索引、视频索引，自动入库。

3. 多维度统计查询

后台可自定义任意起止时间，自动统计区间总输送方量；支持按日、按月、按班次、按线路生成统计报表，支持 Excel 导出、打印存档。

4. 视频回放与三维查

看选择任意历史时段，可一键回放对应现场录像；同时可调取当时 3D 点云模型，自由缩放、旋转查看物料真实堆积状态。

5. 合规校准与故障报警

支持空载一键标定、参数自定义配置；设备离线、雷达异常、速度异常自动报警，便于运维排查。

8 数据存储与追溯机制

·  每条分钟级记录绑定：时间戳、皮带速度、时段方量、抓拍图片、3D 点云文件、视频录像时间段索引；

·  所有数据统一存入数据库，长期保存不丢失；

·  查阅任意时段方量数据时，可一键回放视频、一键打开 3D 点云视图；

·  实现方量数据 + 视频录像 + 三维点云三重关联，计量有据、全程可追溯，工程结算、产量考核无争议。

9 系统技术优势

1.采用德国西克激光雷达，工业级品质，抗粉尘、抗干扰、长期运行稳定；

2.非接触式激光测量，无机械磨损、无需频繁维护，不受皮带跑偏、磨损影响；

3.雷达 + 编码器时间同步建模，三维立体计算方量，远优于传统皮带秤精度；

4.秒级运算、分钟级自动入库，无需人工抄表登记；

5.数据、视频、3D 模型三位一体绑定，可回放、可举证、可追溯；

6.支持电脑 Web 后台 + 手机 APP 远程查看、统计、回放，管理便捷。

10 适用应用场景

广泛适用于矿山采石场、砂石加工厂、搅拌站、港口码头、火力电厂、冶金行业、大型基建土石方转运、袁河航道整治等散料皮带输送场景，用于精准体积计量、产量统计、班次考核、工程方量结算、数据溯源举证。
